产品描述

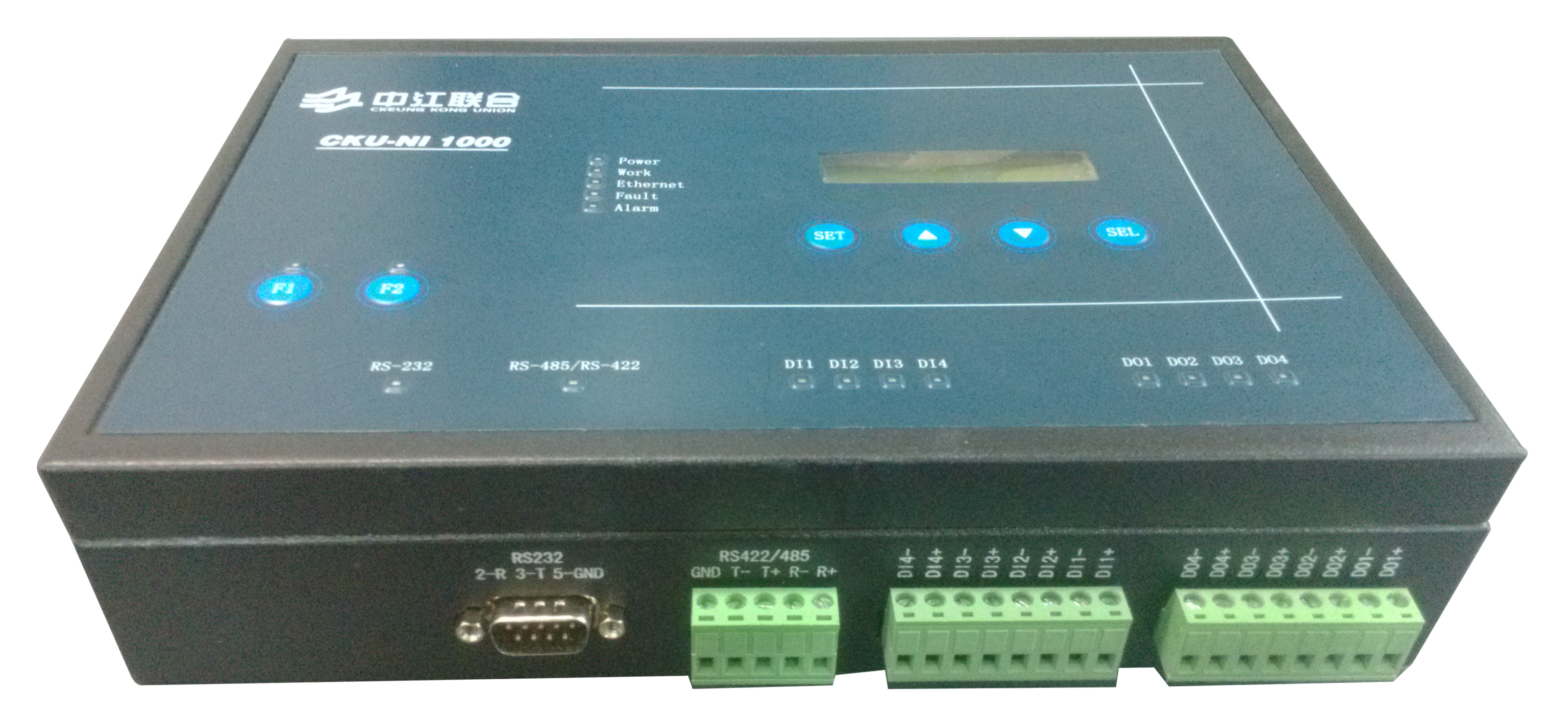

DDS标准采集器（CKU-NI 1000）是多功能采集器系列的一种集成度较高的物联网产品，实现1路RS232、2路RS485、2路0~20mA电流输入、4路开关量光耦输入、4路开关量机械触点输出、2路24V/1A电源输出及自带声光报警功能；并在友好的操作面板上带有相应的通道指示灯及状态指示灯，实时指示对应接口的输入输出状态；面板上的两个用户自定义按键提高了应用的灵活性。
CKU-NI 1000所有对外接口均有防雷、防静电设计，可实现较好的电磁兼容，DI通道有光电隔离电路，DO通道为继电器隔离输出，电源输出带有过压、过流保护功能。
CKU-NI 1000基本功能列表
|
RS232 |
1路，9600bps~115200bps常用波特率，DB9接口 |
|
RS485 |
2路，9600bps~115200bps常用波特率，工业接线端子接口 |
|
AI |
2路，两线制0~20mA输入，精度0.1% F.S. ,工业接线端子接口 |
|
DI |
4路，有源触点（5V TTL）、无源触点，工业接线端子接口 |
|
DO |
4路，机械继电器输出，250VAC/3A 30VDC/5A，工业接线端子接口 |
|
电源输出 |
2路，DC24V/1A |
|
指示灯 |
电源、工作、通讯、故障、通道指示灯 |
|
报警提示 |
声光报警 |
|
液晶屏 |
设置、显示IP地址 |
|
功能按键 |
2个功能按键，用户自定义 |
接口及性能指标
|
基本功能 |
性能参数 |
备注 |
|
|
AI |
信号类型 |
两线制电流0~20mA，30mA限流保护；支持四线制 |
|
|
通道数 |
2通道 |
|
|
|
采样频率 |
0~100Hz可程控配置 |
|
|
|
AD 分辨率 |
16bit |
|
|
|
采集精度 |
0.1% |
|
|
|
接口端子 |
工业接线端子 |
|
|
|
DI |
信号类型 |
有源触点（5V TTL）、无源触点 |
|
|
通道数 |
4通道 |
|
|
|
通道扫描时间 |
1ms |
|
|
|
接口端子 |
工业接线端子 |
|
|
|
DO |
节点类型 |
无源触点 |
|
|
节点容量 |
250VAC/3A 30VDC/5A |
|
|
|
通道数 |
4通道 |
|
|
|
接口端子 |
工业接线端子 |
|
|
|
RS232 |
通道数 |
1通道 |
|
|
数据位 |
8位 |
|
|
|
停止位 |
1、1.5、2位可设置 |
|
|
|
校验位 |
无校验、奇校验、偶校验可配置 |
|
|
|
波特率 |
9600bps~115200bps常用波特率 |
|
|
|
接口端子 |
DB9 |
|
|
|
RS485 |
通道数 |
2通道 |
|
|
数据位 |
8位 |
|
|
|
停止位 |
1、1.5、2位可设置 |
|
|
|
校验位 |
无校验、奇校验、偶校验可配置 |
|
|
|
波特率 |
9600bps~115200bps常用波特率 |
|
|
|
接口端子 |
工业接线端子 |
|
|
|
直流 电压 输出 |
电压 |
24V/1A |
|
|
保护参数 |
过压保护36V，过流保护1A |
|
|
|
通道数 |
两通道 |
|
|
|
隔离耐压 |
性能参数 |
备注 |
|
|
通道对系统 |
1500VAC@1min@5mA |
|
|
|
供电 |
性能参数 |
备注 |
|
|
供电电压 |
交流220V±10%、50Hz |
|
|
|
供电功率 |
60W（包含两路24V/1A电源输出） |
|
|
|
程控接口 |
性能参数 |
备注 |
|
|
程控接口 |
百兆以太网 |
|
|
|
通讯协议 |
Modbus/TCP协议 |
|
|
|
环境条件 |
性能参数 |
备注 |
|
|
工作环境温度 |
-10~55℃ |
|
|
|
工作环境相对湿度 |
5%~95%，无凝露 |
|
|
|
储存环境温度 |
-40℃~80℃ |
|
|
|
储存环境相对湿度 |
5%~95%，无凝露 |
|
|
|
抗跌落能力（振动） |
混凝土地板1.5米高度自然跌落10次不损坏 |
|
|
|
电磁兼容 |
性能标准 |
备注 |
|
|
静电抗扰测试 |
EN 61000-4-2 |
EMS |
|
|
雷击突波抗扰测试 |
EN 61000-4-5 |
EMS |
|
|
快速瞬时脉冲抗扰测试 |
EN 61000-4-4 |
EMS |
|
|
电源频率磁场抗扰测试 |
EN 61000-4-8 |
EMS |
|
|
辐射抗扰测试 |
EN 61000-4-3 |
EMS |
|
|
传导抗扰测试 |
EN 61000-4-6 |
EMS |
|
|
电压瞬变抗扰测试 |
EN 61000-4-11 |
EMS |
|
|
传导放射测试 |
EN 55011 |
EMI |
|
|
辐射放射测试 |
EN 55011 |
EMI |
|
